مقدار تولیدی: | 1 مجموعه |
قیمت: | negotiable |
standard packaging: | با توجه به نیاز مشتری |
دوره تحویل: | 30-120 روز |
روش پرداخت: | T/T، L/C |

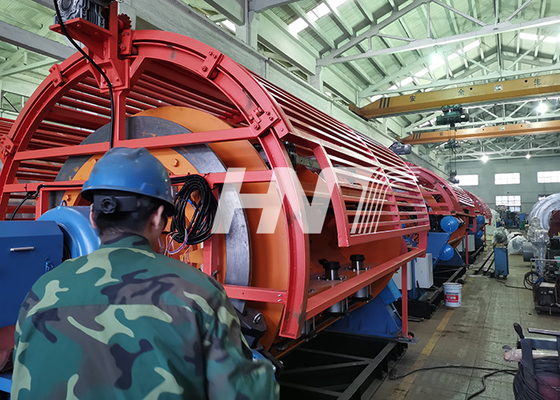

خط ماشین استردر سفت و سخت سیم مسی و آلومینیومی:
این دستگاه برای رشته کردن مس، آلومینیوم استفاده می شود.هادی های گرد، فشرده، فشرده یا بخش شکل که برای تولید کابل یا برای هادی های بالای سر استفاده می شود.خطوط رشتهای سفت و سخت، ماشینهای ایدهآلی برای ساخت هادیهایی با اندازه بزرگ برای کابلهای برق LV/MV/HV و هادیهای سربار (AAC/AAAC/ACSR) هستند.برای بابین دیا آماده شد.630 میلی متر تا 710 میلی متر با سیستم بارگذاری خودکار جانبی یا کف در 45 درجه و همچنین سیستم های ویژه ای که با نیازهای مشتری سازگار است.پیکربندی از سیم 19 تا 127.
مجهز به سیستم کنترل تنش ثابت و سیستم ترمز هوشمند:
با ردیابی (سوپرسونیک) طول سیم پیچیده شده در بوبین، طول سیم باقیمانده روی بوبین شناسایی و به PLC منتقل می شود.PLC هوای ورودی را توسط یک دریچه متناسب کنترل می کند و کشش سیم را به دنبال طول سیم باقی مانده ثابت می کند.دو گروه کشش دیسک های ترمز را برای بازپرداخت کنترل می کنند تا اطمینان حاصل شود که فشار روی دیسک ها برابر است.سیستم ترمز پنوماتیکی توسط یک سیستم ترمز هوشمند کنترل می شود.هنگامی که یک موقعیت اضطراری دستگاه را متوقف می کند، سیگنال سرعت هر قفس توسط سنسور به PLC منتقل می شود.PLC محاسبات را به طور خودکار انجام می دهد و بر این اساس نیروهای ترمز متفاوتی را به هر قفس توسط شیر متناسب ارائه می دهد.سپس قفس های مختلف همگام سازی را متوقف خواهند کرد.
سیستم کنترل تبدیل برای تضمین بارگیری موفقیت آمیز در یک زمان:
چرخ دستی توسط مبدل کنترل می شود، عملکرد آهسته-فست-آهسته است، به این معنی که چرخ دستی به آرامی شروع می شود، با کیفیت حرکت می کند و به آرامی به قفس نزدیک می شود.این می تواند چرخ دستی را پایدار، قابل اعتماد و دقیق کند.موقعیت مکانیکی و الکتریکی.
سیستم کنترل برق:
سیستم کنترل سنکرون برای استردر موتوری جداگانه با سایر سیستم های استردر مشابه دیگر سازندگان متفاوت است.با تنظیم تمام پارامترها بر روی صفحه نمایش لمسی، کار با آن آسان است.تمام پارامترهای فرآیند را می توان به خاطر آورد.یک سیستم حرفه ای و جمع آوری داده منحصر به فرد تضمین می کند که دستگاه در حال کار پایدار و قابل اعتماد است.دقت طول لایی در هنگام توقف اضطراری کمتر از 3% و در حالت توقف معمولی خط (کنترل ارتباطی Profibus) کمتر از 1% است.
پارامتر فنی:
مدل ماشین | JLK-630 | JLK-710 |
قطر سیم مسی تک. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
قطر سیم آلومینیومی تک. | Φ1.8~Φ5.0mm | Φ1.8~Φ5.0mm |
قطر سیم تک آلیاژ آلومینیوم. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
حداکثرقطر سیم رشته ای | Φ30-55mm | Φ30-55mm |
طول بگذارید | 40 تا 350 میلی متر (تنظیم بدون گام) | 40 تا 350 میلی متر (تنظیم بدون گام) |
حداکثر سرعت چرخش | 500 دور در دقیقه | 500 دور در دقیقه |
حداکثر سرعت خط | 100 متر در دقیقه | 100 متر در دقیقه |
حداکثر سرعت چرخش به عقب | 150 تا 200 متر در دقیقه | 150 تا 200 متر در دقیقه |
پرداخت در قفس | 630 | 710 |
مرکز پرداخت | PND630/1600 | PPND630/1600 |
کاپستن دو چرخ | 2000 میلی متر، 2500 میلی متر | 2000 میلی متر، 2500 میلی متر |
موتور چرخشی قفس | موتور AC زیمنس | موتور AC زیمنس |
ساختار قفس Stranding | 6B، 12B، 18B، 24B، 30B، 36B | 6B، 12B، 18B، 24B، 30B، 36B |
روش بارگذاری | بارگذاری جانبی یا بارگذاری پایین | بارگذاری جانبی یا بارگذاری پایین |
![]() |
