| مقدار تولیدی: | 1 مجموعه |
| قیمت: | negotiable |
| standard packaging: | با توجه به نیاز مشتری |
| دوره تحویل: | 30-120 روز |
| روش پرداخت: | T/T، L/C |

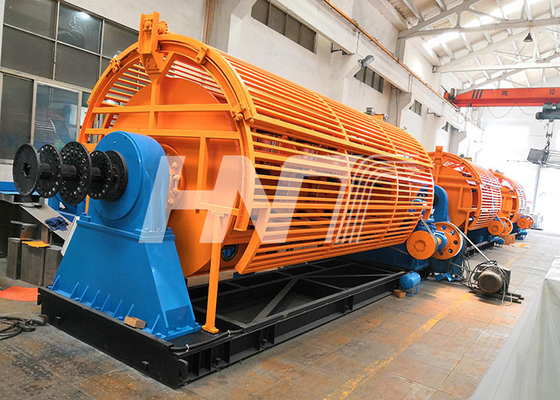

استردر سفت و سخت:
این دستگاه برای رشته کردن مس، آلومینیوم استفاده می شود.هادی های یک لایه و معکوس متحدالمرکز، گرد، فشرده، فشرده یا بخش شکل برای استفاده در تولید کابل یا برای هادی های بالای سر.خطوط رشته سفت و سخت ماشینی ایده آل برای ساخت هادی هایی با اندازه بزرگ برای کابل های برق LV/MV/HV و هادی های بالای سر (AAC/AAAC/ACSR) هستند.برای بابین دیا آماده شده است.630 میلی متر تا 710 میلی متر با سیستم بارگذاری خودکار جانبی یا کف در 45 درجه و همچنین سیستم های ویژه ای که با نیاز مشتری سازگار است.پیکربندی از سیم 19 تا 127.
مجهز به سیستم کنترل کشش ثابت و سیستم ترمز هوشمند:
با ردیابی (سوپرسونیک) طول سیم پیچیده شده روی بوبین، طول سیم باقی مانده روی بوبین شناسایی و به PLC منتقل می شود.PLC هوای ورودی را توسط دریچه متناسب کنترل می کند و کشش را به دنبال طول سیم باقیمانده ثابت می کند.دو گروه کشش دیسک های ترمز را برای بازپرداخت کنترل می کنند تا فشار روی دیسک ها برابر باشد.سیستم ترمز پنوماتیک توسط سیستم ترمز هوشمند کنترل می شود.هنگام توقف انرژی دستگاه، سیگنال سرعت هر قفس توسط فرستنده به PLC مخابره می شود.PLC محاسبه را به طور خودکار انجام می دهد و بر این اساس نیروی ترمز متفاوتی را به هر قفس توسط شیر متناسب ارائه می دهد.سپس قفس مختلف همگام سازی را متوقف می کند.
سیستم کنترل الکتریکی:
سیستم کنترل سنکرون برای استردر موتوری جداگانه با سایر سیستم های استردر مشابه دیگر سازندگان متفاوت است.با تنظیم تمام پارامترها روی صفحه لمسی، کار با آن آسان است.تمام پارامترهای فرآیند را می توان به خاطر آورد.سیستم جمع‌آوری تاریخ و حرفه‌ای منحصربه‌فرد تضمین می‌کند که دستگاه پایدار و واقعی کار می‌کند.دقت طول لایی در هنگام توقف اضطراری کمتر از 3% و در حالت توقف معمولی خط (کنترل ارتباطی Profibus) کمتر از 1% است.
پارامتر فنی:
| مدل ماشین | JLK-630 | JLK-710 |
| قطر سیم مسی تک. | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| قطر سیم تک آلومینیومی. | Φ1.8～Φ5.0mm | Φ1.8～Φ5.0mm |
| قطر سیم تک آلیاژ آلومینیوم. | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| حداکثرقطر سیم رشته ای | Φ30-55mm | Φ30-55mm |
| طول بگذارید | 40 تا 350 میلی متر (تنظیم بدون گام) | 40 تا 350 میلی متر (تنظیم بدون گام) |
| حداکثر سرعت چرخش | 500 دور در دقیقه | 500 دور در دقیقه |
| حداکثر سرعت خط | 100 متر در دقیقه | 100 متر در دقیقه |
| حداکثر سرعت چرخش به عقب | 150 تا 200 متر در دقیقه | 150 تا 200 متر در دقیقه |
| پرداخت در قفس | 630 | 710 |
| مرکز پرداخت | PND630/1600 | PPND630/1600 |
| کاپستن دو چرخ | 2000 میلی متر، 2500 میلی متر | 2000 میلی متر، 2500 میلی متر |
| موتور چرخشی قفس | موتور AC زیمنس | موتور AC زیمنس |
| ساختار قفس Stranding | 6B، 12B، 18B، 24B، 30B، 36B | 6B، 12B، 18B، 24B، 30B، 36B |
| روش بارگذاری | بارگذاری جانبی یا بارگذاری پایین | بارگذاری جانبی یا بارگذاری پایین |
