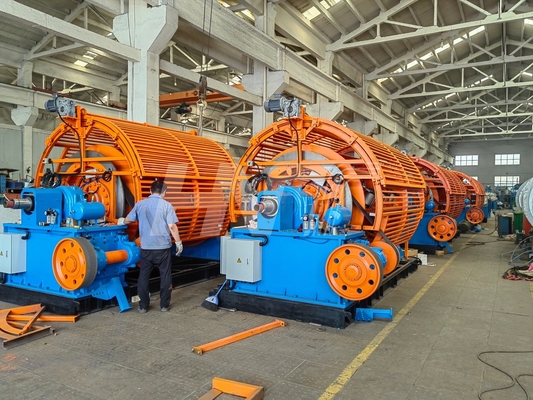

ماشین رشته سخت قاب KJ630 (با رانده جداگانه)

ماشین رشته سخت قاب KJ630 (با رانده جداگانه)

مقدار تولیدی: 1 مجموعه
قیمت: negotiable
standard packaging: با توجه به نیاز مشتری
دوره تحویل: 30-120 روز
روش پرداخت: T/T، L/C
اطلاعات دقیق
محل منبع
WUXI
نام تجاری
HNT
گواهی
ISO9001:2008, CE, High-tech enterprise
شماره مدل
KJ630
مواد سیم:
مس، آلومینیوم، فولاد
ولتاژ:
به عنوان درخواست مشتریان
PLC:
زیمنس، اختیاری
ضمانتنامه:
12 ماه
نوع بارگیری بوبین:
کناری یا کناری پایین
قرقره برداشتن:
PND1600-PND3150
توضیحات محصول

ماشین رشته سخت قاب KJ630 (با رانده جداگانه)



کاربرد

این دستگاه به طور خاص برای تولید رساناهای مسی و آلومینیومی با فشرده سازی و پیش اسپریال شکل بخش (اختیاری) و همچنین ACSR با سرعت بالا و سطح هادی عالی برای کابل های HV تولید شده در ولکانیزاسیون مداوم طراحی شده است.



مجهز به سیستم کنترل تنش ثابت و سیستم ترمز هوشمند:

با ردیابی (سوپرسونیک) طول سیم پیچیده شده در بوبین، طول سیم باقیمانده روی بوبین شناسایی و به PLC منتقل می شود.PLC هوای ورودی را توسط یک دریچه متناسب کنترل می کند و کشش سیم را به دنبال طول سیم باقی مانده ثابت می کند.دو گروه کشش دیسک های ترمز را برای بازپرداخت کنترل می کنند تا اطمینان حاصل شود که فشار روی دیسک ها برابر است.سیستم ترمز پنوماتیکی توسط یک سیستم ترمز هوشمند کنترل می شود.هنگامی که یک موقعیت اضطراری دستگاه را متوقف می کند، سیگنال سرعت هر قفس توسط سنسور به PLC منتقل می شود.PLC محاسبات را به طور خودکار انجام می دهد و بر این اساس نیروهای ترمز متفاوتی را به هر قفس توسط شیر متناسب ارائه می دهد.سپس قفس های مختلف همگام سازی را متوقف خواهند کرد.



سیستم کنترل تبدیل برای تضمین بارگیری موفقیت آمیز در یک زمان:

چرخ دستی توسط مبدل کنترل می شود، عملکرد آهسته-فست-آهسته است، به این معنی که چرخ دستی به آرامی شروع می شود، با کیفیت حرکت می کند و به آرامی به قفس نزدیک می شود.این می تواند چرخ دستی را پایدار، قابل اعتماد و دقیق کند.موقعیت مکانیکی و الکتریکی.



سیستم کنترل برق:

سیستم کنترل سنکرون برای استردر موتوری جداگانه با سایر سیستم های استردر مشابه دیگر سازندگان متفاوت است.با تنظیم تمام پارامترها بر روی صفحه نمایش لمسی، کار با آن آسان است.تمام پارامترهای فرآیند را می توان به خاطر آورد.یک سیستم حرفه ای و جمع آوری داده منحصر به فرد تضمین می کند که دستگاه در حال کار پایدار و قابل اعتماد است.دقت طول لایی در هنگام توقف اضطراری کمتر از 3% و در حالت توقف معمولی خط (کنترل ارتباطی Profibus) کمتر از 1% است.



داده های فنی اصلی



تعداد طبل در قفس 6،12،18،24،30،36
دیاتک سیم مس 1.5-4.5mm
آلومینیوم 1.8-5.0 میلی متر
آلیاژ آلومینیوم 1.5-4.5 میلی متر
سرعت چرخش قفس

6 بوبین 200 دور در دقیقه

12 بوبین 180 دور در دقیقه

18 بوبین 160 دور در دقیقه

24 بوبین 140 دور در دقیقه

30 بوبین 120 دور در دقیقه
طول بگذارید

6 بوبین 37-500 میلی متر

12 بوبین 44-590 میلی متر

18 بوبین 52-694 میلی متر
24 بوبین 61-819 میلی متر
بوبین 30 72-1100 میلی متر
سرعت خط 6.9 تا 53 متر در دقیقه
اندازه های ماسوره در قفس PND 630
ارتفاع مرکز 1100 میلی متر
واحد کاپستان φ2000(2500) کاپستان کششی دوگانه



ماشین رشته سخت قاب KJ630 (با رانده جداگانه) 0ماشین رشته سخت قاب KJ630 (با رانده جداگانه) 1ماشین رشته سخت قاب KJ630 (با رانده جداگانه) 2ماشین رشته سخت قاب KJ630 (با رانده جداگانه) 3

ماشین رشته سخت قاب KJ630 (با رانده جداگانه) 4ماشین رشته سخت قاب KJ630 (با رانده جداگانه) 5
