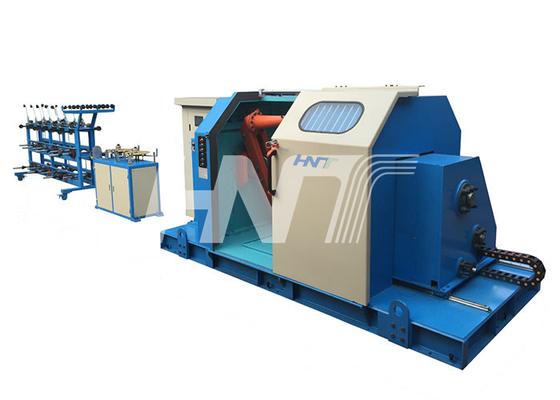

دستگاه سیم کشی سیم Cantilever دستگاه دسته بندی سیم پیچ دوبل

ماشین رشته 800 تک پیچ:

کاربرد:

این تجهیزات برای سیم های هسته پلی اتیلن، سیم های روکش دار PVC و کابل های مختلف مناسب است.

ویژگی های عملکرد:

دستگاه پیچ و تاب تک کنسول با ساختار کنسول و برنامه PLC + کنترل سرعت تبدیل فرکانس + کنترل پنوماتیک برای اطمینان از تنش یکنواخت کابل.به منظور اطمینان از پایداری ساختار هندسی پس از پیچش، یک ساختار تک پیچی اتخاذ می شود و یک فرمان هدایت کننده با قطر بزرگ برای به حداقل رساندن خمش و تلفات کم طراحی شده است.حرکت پیچش کنسول و سیم پیچ و حرکت تراورس حلقه سیم، از طریق کنترل مضاعف اتصال مکانیکی و دستگاه الکتریکی، اطمینان حاصل می‌کند که واحد از چهار حالت راه‌اندازی، عملکرد عادی، هماهنگ‌سازی عالی دارد. ، توقف آهسته و توقف اضطراری.ویژگی های پایدار؛عملکرد پایدار پیچ پیچعملیات ساده، برای اطمینان از عملکرد عالی محصول.

دستگاه پیچشی تکی 800 کنسول:

1. سیم هسته قابل اجرا: Ф0.6-6.0mm.
2. قطر بیرونی رشته: MAXФ15 میلی متر،
3. محدوده فاصله چرخش: 20 ~ 200 میلی متر.
4. قطر قرقره: Ф800 میلی متر.
5. سرعت تک وینچ کنسول: 600 دور در دقیقه.
6. جهت: چپ و راست "S"، "Z" را می توان تغییر داد.
7. حالت عملیات: عملکرد صفحه لمسی.
8. سرعت خط تولید: 0-60 متر در دقیقه
9. موتور اصلی: 11 کیلو وات؛
10. اینورتر اصلی: 11 کیلووات;
11. ترمز: ترمز دیسکی پنوماتیک 10 کیلوگرمی؛
12. موتور تنظیم کننده سرعت: 3.7KW;
13. اینورتر کنترل سرعت: 3.7KW;
14. تراورس: موتور پیچ سرب را برای چیدمان کابل به حرکت در می آورد.موتور: قدرت 1/2HP، نسبت کاهش: 6:1،
15. مشخصات قرقره برداشت: Φ800;
16. قفل قرقره: قفل دستی.
17. بالابر قرقره: بالابر الکترو هیدرولیک.
18. عملکرد رابط انسان و ماشین: فاصله چرخش، سرعت و متر را می توان در هر زمان ثبت، نمایش و تنظیم کرد و مشترک است.
19. نمایش خطا؛صفحه نمایش لمسی رنگی: 8 رنگ 6 اینچی.
20. مدل مشخصات کنترل کننده قابل برنامه ریزی PLC: SIEMENS S7-200 CPU266;
