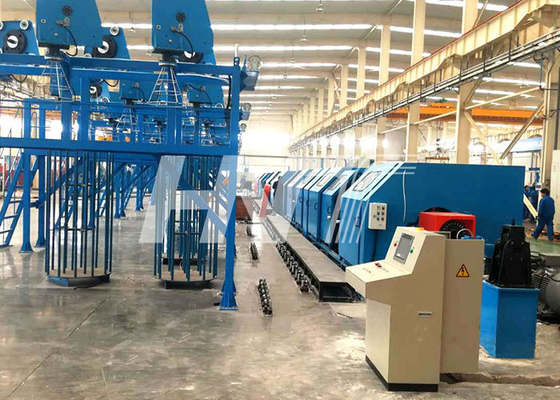

سیم کابل پردازش Strander های متحدالمرکز برای هادی های فن شکل
200 متر در دقیقه رشته های هم مرکز
,رشته های متمرکز
,دستگاه پردازش سیم HNT
ماشین رشته هم مرکز TXJ1100
کاربرد:
به طور عمده برای مس، رشته هادی دایره ای آلومینیومی و کشش یا فشار رشته ای هادی به شکل فن و رشته آلومینیوم هسته فولادی، رشته آلیاژ آلومینیوم استفاده می شود.
پارامتر فنی اصلی:
1. ماشین برای رشته های بدون پیچ و تاب و فشار دادن هادی های مسی، آلومینیومی و ACSR شکل دایره ای و بخش طراحی شده است.
2. ماشین با استحکام ساختار قاب خوب، کمک به سرعت در حال اجرا بالا، بارگیری سریع و راحت، بدون قرقره گردش مالی و غیره.
3. یک سیم در هر بوبین، بعلاوه کنترل تنش ساده و پایدار، و حداکثر سرعت خط عملیاتی به 3 برابر خط تابش صلب قاب میرسد.
4. دستگاه با عملکرد خودکار تشخیص قطع شدن سیم بلافاصله پس از قطع شدن سیم متوقف می شود.
5. کنترل PLC اتخاذ شده است، عملکرد پایدار، عملکرد قابل اعتماد و درجه بالایی از اتوماسیون را ارائه می دهد.
6. اضافه بار حفاظت از برداشت.
7. حفاظت از فشار هوای کم.
8. توقف سیم شکن.
دستگاه کاپستان دوبل
قطر چرخ کششی F2500mm
حداکثرسرعت کشش 120 متر در دقیقه
حداکثرکشش 12T
موتور کششی 110 کیلو وات (موتور فرکانس متغیر AC)
چرخ های دوگانه، دو درایو، شیار U شکل، دو چرخ به صورت شیبدار نصب شده اند تا سفر کابل را تسهیل کند و سطح کابل را بدون تضاد تضمین کند.
با دستگاه پرس سیم پنوماتیک، اطمینان حاصل کنید که کابل هنگام توقف شل نیست، زمین رشته ای پایدار است.
کشش توسط موتور فرکانس متغیر AC به طور جداگانه هدایت می شود، کنترل تبدیل فرکانس اینورتر.
پارامتر فنی
| دیا برنامه.یک سیم مسی | Φ1.7～Φ4.5mm |
| دیا برنامه.سیم تک آلومینیومی | Φ1.8～Φ5.0mm |
| دیا برنامه.از تک آلیاژ آلومینیوم | Φ1.7～Φ4.5mm |
| حداکثرقطر سیم رشته ای | Φ45 میلی متر |
| طول بگذارید | 40 تا 350 میلی متر (تنظیم بدون گام) |
| حداکثر سرعت چرخش | 500 دور در دقیقه |
| حداکثر سرعت خط | 120 متر در دقیقه |
| حداکثر سرعت چرخش به عقب | 150 تا 200 متر در دقیقه |
| اندازه بوبین قفس | 1100×500×200 میلی متر |
| بازپرداخت عقب | Φ600×Φ1060×H1730mm |
| موتور چرخشی قفس | AC |
چیدمان دستگاه استرندینگ متحدالشکل:
