مقدار تولیدی: | 1 مجموعه |
قیمت: | negotiable |
standard packaging: | با توجه به نیاز مشتری |
دوره تحویل: | 30-120 روز |
روش پرداخت: | T/T، L/C |

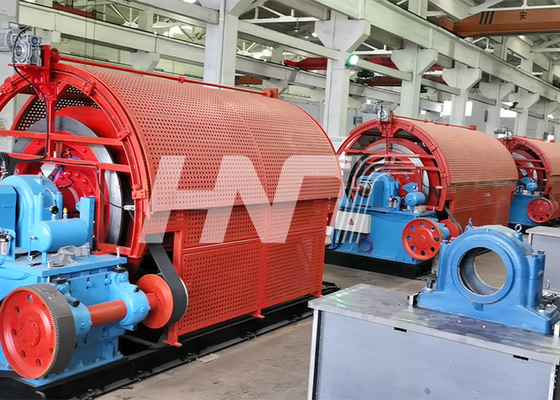

ماشین رشته:
توضیحات کلی:
این دستگاه (با دستگاه بارگیری توده ای) برای تولید سیم Al/Cu با طول بزرگ، فشرده، لخت و سیم آلیاژ آلومینیوم ACSR و هادی بخش مناسب است.دستگاه توسط موتور جداگانه برای هر قفس و دو کلاهک هدایت می شود.گام رشته را می توان با صفحه لمسی تنظیم کرد.
ویژگی اصلی قابلیت:
این دستگاه با کاپستن دوگانه فعال و دوگانه، نیروی کشش آن به قدری قوی است که می تواند به 15T برسد.توزیع سیم طبیعی برای جلوگیری از آسیب ساییدگی هسته های سیم هنگام رشته.کشش بازپرداخت سیم به صورت پنوماتیکی کنترل می شود تا کشش ثابت را در بوبین با بار کامل یا بوبین خالی تضمین کند.با دستگاه توقف اضطراری خودکار، در صورت قطع شدن سیم، دستگاه میتواند مستقیماً هر بوبین پرداخت در قفس را کنترل کند و کل دستگاه به طور خودکار به یکباره متوقف میشود.
پارامتر فنی اصلی:
1. هر قفس توسط موتور جداگانه هدایت می شود، زمین رشته را می توان با صفحه لمسی تنظیم کرد.
2. کاربرد: این دستگاه می تواند فرآیند بندکشی و زره پوش را اجرا کند.
3. نوع کاربرد سیم: مس، آلومینیوم، مس قلع و سیم فولادی.
4. بارگیری/تخلیه: بارگیری از پایین یا کنار.
5. کنترل تنش سیم: سیستم کنترل الکتریکی توسط درایو الکترونیکی با شیر.
6. این تجهیزات برای پیچاندن و پرس هادی های سکتور، پیچ و پرس هادی های گرد و ... استفاده می شود.
قطعات اصلی خط:
سود | 1 مجموعه |
راهنما سیم | 1 مجموعه |
قفس سرگردان | هر 1 ست |
تک سیم از قبل پیچ خورده | هر 1 ست |
پایه قالب بستن سیم و پرس | هر 1 ست |
شمارنده متر | 1 مجموعه |
کلاهک دو چرخ 2000/2500 | 1 مجموعه |
سیستم بارگذاری متمرکز جانبی/پایین | 3 مجموعه |
بردار | 1 مجموعه |
سیستم کنترل الکتریکی | 1 مجموعه |
تاریخ فنی اصلی:
مدل ماشین | JLK-630 | JLK-710 |
قطر سیم مسی تک. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
قطر سیم تک آلومینیومی. | Φ1.8~Φ5.0mm | Φ1.8~Φ5.0mm |
قطر سیم تک آلیاژ آلومینیوم. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
حداکثرقطر سیم رشته ای | Φ30-55mm | Φ30-55mm |
طول بگذارید | 40 تا 350 میلی متر (تنظیم بدون گام) | 40 تا 350 میلی متر (تنظیم بدون گام) |
حداکثر سرعت چرخش | 500 دور در دقیقه | 500 دور در دقیقه |
حداکثر سرعت خط | 100 متر در دقیقه | 100 متر در دقیقه |
حداکثر سرعت چرخش به عقب | 150 تا 200 متر در دقیقه | 150 تا 200 متر در دقیقه |
پرداخت در قفس | 630 | 710 |
مرکز پرداخت | PND630/1600 | PND630/1600 |
کاپستن دو چرخ | 2000 میلی متر، 2500 میلی متر | 2000 میلی متر، 2500 میلی متر |
موتور چرخشی قفس | موتور AC زیمنس | موتور AC زیمنس |
ساختار قفس Stranding | 6B، 12B، 18B، 24B، 30B، 36B | 6B، 12B، 18B، 24B، 30B، 36B |
روش بارگذاری | بارگذاری جانبی یا بارگذاری پایین | بارگذاری جانبی یا بارگذاری پایین |
![]() |
