مقدار تولیدی: | 1 مجموعه |
قیمت: | negotiable |
standard packaging: | با توجه به نیاز مشتری |
دوره تحویل: | 30-120 روز |
روش پرداخت: | T/T، L/C |

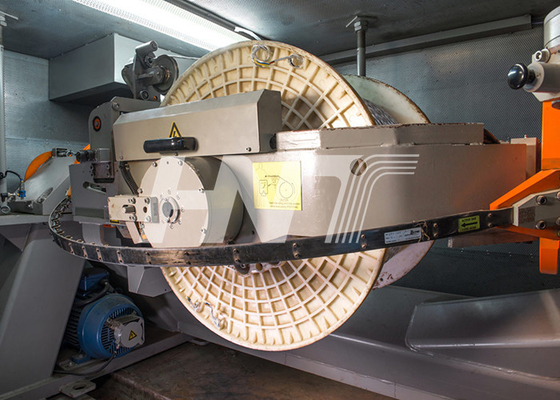

JLT سری دو پیچ و تاب دسته
شرح:
سری JLT دوتایی تابشی عمدتاً برای رشته کردن هادی های فشرده آلومینیومی و مسی گرد طراحی شده است.
ماشینی که همزمان چندین سیم یا رشته منفرد را به صورت رشته یا هسته با جهت پیچش یکسان و گام یکسان میپیچاند.با توجه به تعداد گام هایی که با هر چرخش بدنه دوار ایجاد می شود، می توان آن را به دو نوع تک پیچ (پیچ) و دوتایی (پیچش) تقسیم کرد.
ویژگی های ماشین:
1. حلقه سیم به چهار قسمت مساوی در اطراف قفس پیچشی تقسیم می شود و قرقره بالایی متمرکز می شود.این تجهیزات دارای استحکام و استحکام بالا، عملکرد کلی خوب، اینرسی چرخشی کوچک و سرعت اجرای بالا است.
2. درایو کشش تجهیزات از جعبه دنده 36 سطحی، دستگاه دو فعال و دو کششی استفاده می کند، حداکثر نیروی کشش می تواند به 15 تن برسد، و کابل دستگاه کشش برای جلوگیری از خراشیدگی هسته سیم، از شکاف طبیعی استفاده می کند. در طول فرآیند تقسیم
3. کشش زمانی که قرقره پر تا خالی است یکنواخت است.
4. تجهیزات پیشرفته ترین دستگاه توقف قطع را اتخاذ می کند که می تواند مستقیماً هر حلقه را کنترل کند.هنگامی که هر حلقه قطع شود، میزبان به طور خودکار متوقف می شود.برای اطمینان از تعمیر پس از قطع، به ویژه برای تولید کابل های برق و کابل های متقاطع با فشرده سازی بالا مناسب است.
5. تجهیزات می توانند اطمینان حاصل کنند که هسته مسی 630 میلی متر مربع با تراکم تراکم بیش از 90 درصد کشیده شده و پیچ خورده است تا نیازهای رشته کابل های متقاطع با بخش بزرگ را برآورده کند.
پارامترهای فنی
مدل | JLT 1250 | JLT 1600 | JLT 1800 | JLT 2000 | JLT 2240 | JLT 2500 |
قطر سیم (میلی متر) | 1.0-3.0 | 1.5-4.8 | 1.5-4.8 | 1.5-4.8 | 1.5-4.8 | 1.5-4.8 |
بخش رشته (میلی متر) | 3.5-70 | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 |
بخش رشته (1+6) (mm) | 3.5-50 | 16-50 | 16-50 | 16-50 | 16-50 | 16-50 |
بخش تراکم (cu) (mm) | 3.5-50 | 16-150 | 16-185 | 16-240 | 16-300 | 16-300 |
بخش تراکم (AI) (mm) | 3.5-70 | 16-240 | 16-240 | 16-300 | 16-400 | 16-400 |
حداکثر قطر سیم تمام شده (میلی متر) | 10 | 25 | 35 | 35 | 35 | 35 |
حداکثر ضریب تراکم | 85-90٪ | 85-90٪ | 85-90٪ | 85-90٪ | 85-90٪ | 85-90٪ |
حداکثر سرعت خط (m/min) | 70-150 | 170-200 | 170-200 | 170-200 | 170-200 | 170-200 |
حداکثر قطر بیرونی رشته (میلی متر) | 15 | 25 | 35 | 35 | 35 | 35 |
حداکثر سرعت چرخش (دور در دقیقه) | 800 | 600 | 350 | 350 | 300 | 300 |
گام رشته (میلی متر) | 40-350 | 40-350 | 50-600 | 60-600 | 60-600 | 60-600 |
