| مقدار تولیدی: | 1 مجموعه |
| قیمت: | negotiable |
| standard packaging: | با توجه به نیاز مشتری |
| دوره تحویل: | 30-120 روز |
| روش پرداخت: | T/T، L/C |

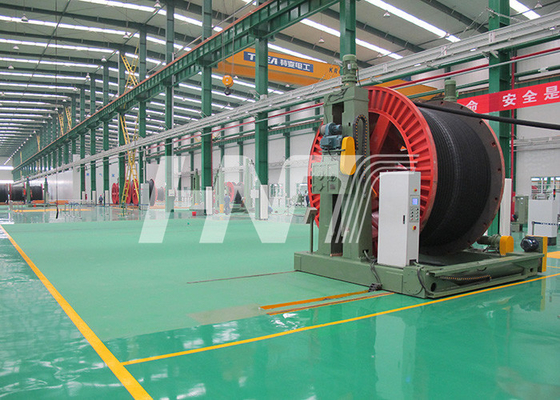

روکش متحرک کف:
روش بارگیری و تخلیه یک سازه متحرک پورتال است، پیچ قرقره توسط دو موتور از طریق یک کاهنده چرخه چرخان به حرکت در می آید، هر یک از پیچ ها را می توان به طور جداگانه یا همزمان بلند کرد.مجهز به دستگاه های حفاظت مکانیکی و حفاظت الکتریکی و با طراحی پینل لوازم جانبی برای برآورده کردن نصب و راه اندازی مشخصات مختلف بوبین.بستن بوبین توسط موتور انجام می شود و مجهز به محافظ مکانیکی و محافظ الکتریکی است.بارگیری و تخلیه بوبین بسیار راحت است.
گیربکس موتور AC است که گیربکس را به سمت محرک هدایت می کند و گیربکس بی نهایت متغیر است.گاورنر زیمنس 200 PLC+ وارداتی زیمنس برای کنترل عملکرد موتور استفاده می شود.اطلاعات گام تراورس و بوبین را می توان در پانل کنترل وارد کرد، کنترل PLC با عملکرد محاسبه قطر سیم پیچ می تواند به طور خودکار کشش و جهت معکوس را کنترل کند.تراورس توسط موتور هدایت می شود تا جعبه دنده و چرخ راهنما را کاهش دهد تا گام تراورس را کنترل کند و جعبه دنده مستقیماً به شفت تراورس متصل می شود.
2 روش کنترل برداشت: کنترل گشتاور و کنترل سرعت که می تواند به صورت دستی سوئیچ شود.
ترمز: با ترمز پروانه ای پنوماتیک، کنترل شیر برقی.
پارامترهای فنی
| مدل | TUB25 | TUB32 | TUB36 | TUB42 | TUB45 | TU50 |
| قطر قرقره | 1250/2500 | 1600/3200 | 1800/3600 | 2000/4200 | 2000/4500 | 2500/5000 |
| حداکثر قطر فلنج (میلی متر) | 2500 | 3200 | 3600 | 4200 | 4500 | 5000 |
| حداقل قطر فلنج (میلی متر) | 1250 | 1600 | 1800 | 2000 | 2000 | 2500 |
| حداقل عرض کلی (میلی متر) | 900 | 1180 | 1400 | 1900 | 1900 | 1900 |
| حداکثر عرض کلی (میلی متر) | 1900 | 2120 | 2300 | 2400 | 2400 | 2500 |
| حداقل قطر بشکه (میلی متر) | 500 | 800 | 2500 | 2800 | 2800 | 3000 |
| سوراخ (میلی متر) | 80 (100-125) | 80 (100-125) | 200 | 200 | 200 | 200 |
| حداقل قطر سیم (میلی متر) | 7 | 8 | 20 | 30 | 30 | 40 |
| حداکثر قطر سیم (میلی متر) | 70 | 120 | 140 | 160 | 160 | 180 |
| حداکثر سرعت چرخش (RPM) | 37/7/17 | 37/7/17 | 6/12/22 | 6/12/22 | 6/12/22 | 6/12/22 |
| برد تراورس (میلی متر) | 8-90 | 9-120 | 20-140 | 30-160 | 30-160 | 40-180 |
| حداکثر وزن قرقره (کیلوگرم) | 12000 | 18000 | 25000 | 30000 | 35000 | 40000 |
