Dia φ7 - سیم پیچ 160 میلی متری 30000 کیلوگرم بارگیری سیم پیچ

Dia φ7 - سیم پیچ 160 میلی متری 30000 کیلوگرم بارگیری سیم پیچ

مقدار تولیدی: 1 مجموعه
قیمت: negotiable
standard packaging: با توجه به نیاز مشتری
دوره تحویل: 30-120 روز
روش پرداخت: T/T، L/C
اطلاعات دقیق
محل منبع
وکسی
نام تجاری
HNT
گواهی
ISO9001:2008, CE, High-tech enterprise
استفاده:
برداشتن وظیفه سنگین متحرک
دیا سیم.:
φ7-160 میلی متر
جنبش پینتل:
توسط کنترل موتور
تراورس:
Max. حداکثر 160mm 160 میلی متر
Max. حداکثر Loading weight وزن بارگیری:
30000 کیلوگرم
خدمات پس از فروش ارائه شده است:
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور
نور بالا:

نوع آویزان دستگاه بردار

,

دستگاه سیم پورتال

,

سیم پیچ سیم پیچ اسپولر

توضیحات محصول

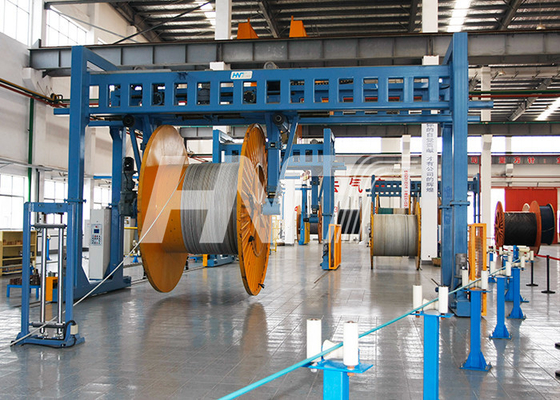

برداشت قاب پورتال



روکش تراورس از طرح پورتال آویزان است.بازوهای بالابر تلسکوپی باریک هستند و امکان دسترسی مناسب به قرقره هنگام بستن کابل را فراهم می کنند.



روکش دو جزء اصلی دارد: قاب پورتال و کالسکه تراورس.بازوهای بالابر تلسکوپی از کالسکه متحرک که چرخ روی تیرها نصب شده است آویزان شده اند.تمام حرکات پینتل، بالا به پایین و داخل به بیرون، موتوری هستند.



کالسکه در حین کار تراورس می کند تا خط مرکزی مستقیم کابل ورودی به قرقره را حفظ کند.سطح پیمایش و نقاط عطف را می توان با آویزان کردن دکمه های فشاری صفحه کنترل تنظیم کرد.



این قرقره توسط یک موتور AC کنترل شده توسط Vector بر روی یک گیربکس 2 مرحله ای هدایت می شود.موتور اصلی می تواند با گشتاور ثابت کار کند یا توسط رقصنده یا آکومولاتور کنترل شود.موتور دارای تهویه اجباری است و مجهز به ترمز الکترومغناطیسی است که به عنوان ترمز نگهدارنده یا ترمز توقف اضطراری عمل می کند.

یک مجموعه پینتل در دستگاه اصلی گنجانده شده است.



غلتک های راهنما از قاب پورتال آویزان شده اند.غلتک ها به راحتی برای قطرهای مختلف کابل قابل تنظیم هستند.



تمام عملکردها مانند چرخش قرقره، پیمایش، حرکات پینل و کنترل خودکار قرقره از روی پانل کنترل آویزان فعال و کنترل می شوند.



پیمایش برداشت

تیرهای گیره به اندازه کافی بلند هستند که اجازه می دهند قرقره ها در کنار خط تولید تعویض شوند.قرار گرفتن دو دریچه پشت سر هم اغلب بهترین راه حل برای تولید مداوم است.



تعیین موقعیت خودکار کالسکه از موقعیت بارگیری به موقعیت تولید و بالعکس توسط یک دکمه قابل فعال سازی است.قرقره کامل به طور خودکار به موقعیت تغییر قرقره حرکت می کند.قرقره پایین می آید و پینچ ها باز می شوند.پس از اینکه پینل ها به صورت دستی وارد حلقه خالی شدند، دکمه دوم فعال می شود و قرقره بلند می شود و به طرفی به موقعیت کار منتقل می شود.



پارامترهای فنی:

مدل HT25 HT32 HT36 HT42
قطر قرقره 1250/2500 1600/3200 2000/3600 2500/4200
حداکثر قطر فلنج (میلی متر) 2500 3200 3600 4200
حداقل قطر فلنج (میلی متر) 1250 1600 2000 2500
حداقل عرض کلی (میلی متر) 900 1180 1500 1900
حداکثر عرض کلی (میلی متر) 1900 2120 2300 2400
حداقل قطر بشکه (میلی متر) 500 800 2500 2800
سوراخ (میلی متر) 80 (100-125) 80 (100-125) 200 200
حداقل قطر سیم (میلی متر) 7 8 20 30
حداکثر قطر سیم (میلی متر) 70 120 140 160
حداکثر سرعت چرخش (RPM) 37/7/17 37/7/17 6/12/22 6/12/22
برد تراورس (میلی متر) 8-90 9-120 20-140 30-160
حداکثر وزن قرقره (کیلوگرم) 12000 18000 25000 30000





Dia φ7 - سیم پیچ 160 میلی متری 30000 کیلوگرم بارگیری سیم پیچ 0
