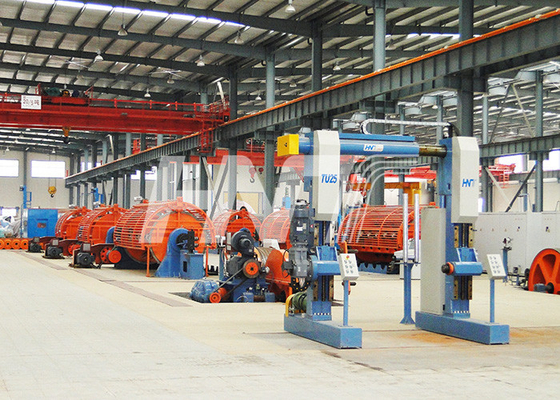

ماشین رشته سفت و سخت با سیستم درایو فردی:
ویژگی اصلی:
- جدیدترین تکنولوژی ماشین رشته سفت و سخت با سرعت بالا.
- بارگیری دسته ای بوبین خودکار مناسب برای تولید - تا 3000 میلیمتر مربع (میلیکن) - کابل های برق 500 کیلوولت EHV - هادی بسیار فشرده تا 2000 میلی متر مربع (توسط قالب / رول) - سیم پیش شکل نسل جدید (TW) - کامپوزیت هادی سقفی - هادی سقفی ACSR/AAAC/AAC - غربالگری مسی کابل های برق - سیم فولادی / زره بندی نواری کابل های برق.
- کنترل آسان موتور AC جداگانه.
توضیحات قفس:
هر قفس مجهز به یک موتور برای چرخش قفس رشته است.به طور پیوسته و ایمن با چرخش به جلو قفس کار می کند، چرخش معکوس و چرخش در حالت بیکار را می توان با دسته عملیاتی انجام داد.تغییر زمین و موقعیت با صفحه لمسی آسان است.
کیسه هوای چرخشی:
کیسه هوای چرخشی روش انتهایی را اتخاذ می کند.جنس رینگ آب بندی آلیاژی بر پایه مس است که در برابر سایش و در برابر دمای بالا مقاوم است.در طول تولید معمولی، حلقه آب بندی توسط هوای خنک خنک می شود.هنگامی که دستگاه متوقف می شود، هوای فشرده برای خنک سازی به طور خودکار بسته می شود تا در مصرف هوا صرفه جویی شود.
بستن قالب و سر فشرده:
پشت هر قفس، گروهی از قالب های بسته و پایه فشرده سازی غلتکی وجود دارد.
فاصله سیم بسته را می توان با پیچ چرخ دستی تنظیم کرد، قالب بسته می تواند عملکرد بسته شدن سیم و کشیدن سیم های گرد را درک کند.
پایه فشرده نورد شامل دو جفت غلتک متقاطع می باشد.برای تولید هادی گرد یا بخش استفاده می شود.
دستگاه فشرده سازی (برای هادی شکل بخش): می تواند چرخش Z و S را ایجاد کند.
تاریخ فنی اصلی:
| مدل ماشین | JLK-630 | JLK-710 |
| قطر سیم مسی تک. | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| قطر سیم آلومینیومی تک. | Φ1.8～Φ5.0mm | Φ1.8～Φ5.0mm |
| قطر سیم تک آلیاژ آلومینیوم. | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| حداکثرقطر سیم رشته ای | Φ30-55mm | Φ30-55mm |
| طول بگذارید | 40 تا 350 میلی متر (تنظیم بدون گام) | 40 تا 350 میلی متر (تنظیم بدون گام) |
| حداکثر سرعت چرخش | 500 دور در دقیقه | 500 دور در دقیقه |
| حداکثر سرعت خط | 100 متر در دقیقه | 100 متر در دقیقه |
| حداکثر سرعت چرخش به عقب | 150 تا 200 متر در دقیقه | 150 تا 200 متر در دقیقه |
| پرداخت در قفس | 630 | 710 |
| مرکز پرداخت | PND630/1600 | PND630/1600 |
| کاپستن دو چرخ | 2000 میلی متر، 2500 میلی متر | 2000 میلی متر، 2500 میلی متر |
| موتور چرخشی قفس | موتور AC زیمنس | موتور AC زیمنس |
| ساختار قفس Stranding | 6B، 12B، 18B، 24B، 30B، 36B | 6B، 12B، 18B، 24B، 30B، 36B |
| روش بارگذاری | بارگذاری جانبی یا بارگذاری پایین | بارگذاری جانبی یا بارگذاری پایین |
